拆解 Streamlit 的神秘資料流

前言

最近公司在推行用 Streamlit 來建構專案的 prototype，讓資料科學家可以快速建立可互動的 UI。我自己試玩了一下覺得很不錯，只要寫點 Python code 就能快速生出漂亮的 UI 互動元件，自己刻可能都要花上一點時間。

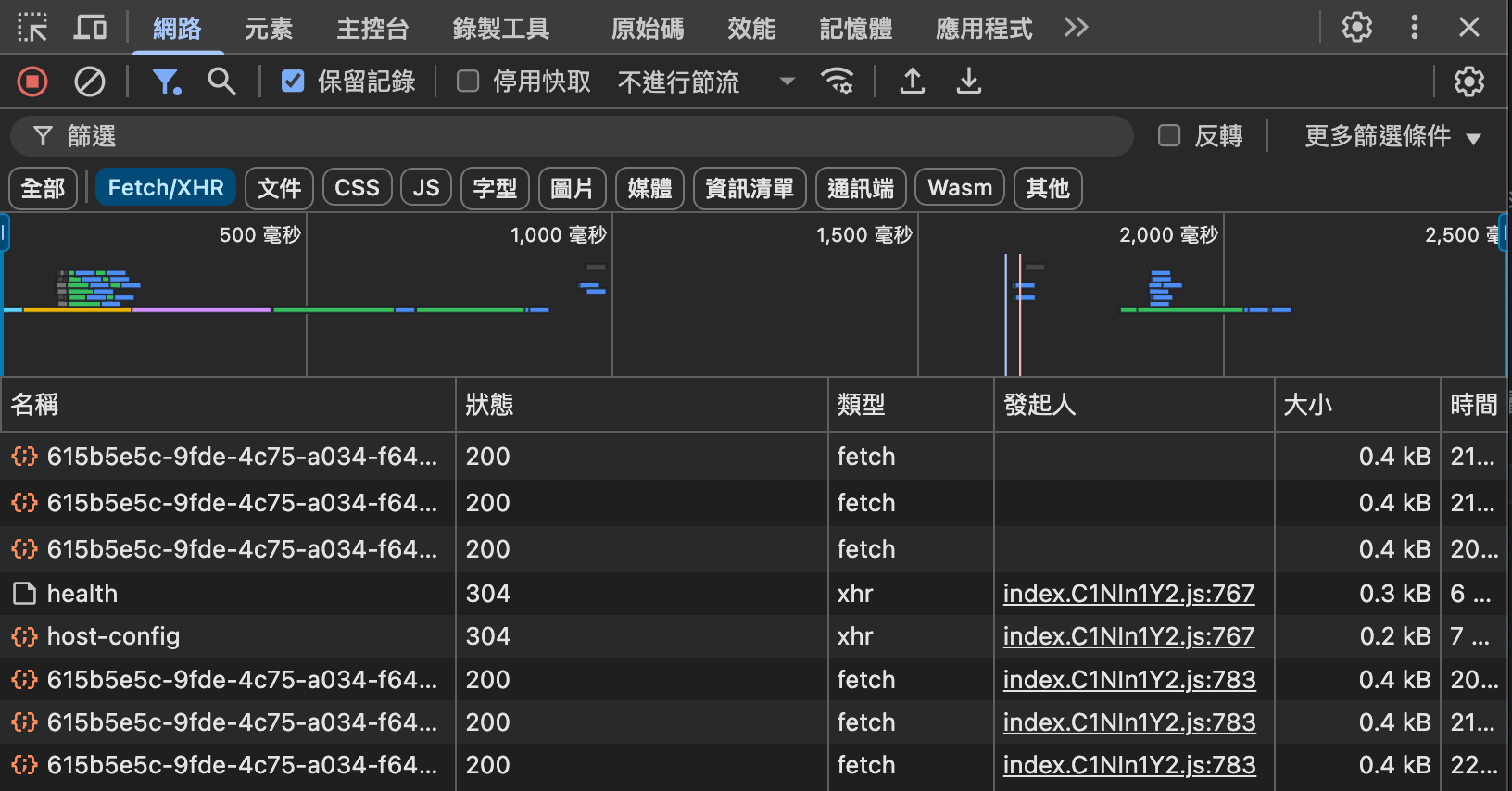

在做 side project 的過程中，開始對它的架構產生興趣：在前端操作完 UI 元件後，後端是怎麼接收這個事件並做出回應的呢？打開 Debugger Tool 翻遍了所有 request 都沒看到疑似交換資料的 API call。

也沒看到 HTML 有被重新請求，那合理懷疑是走 WebSocket 了。後來問了 ChatGPT 才確認是 WebSocket 搭配 Protobuf 的實作。

眼見為憑，自己還是要動手驗證看看。

拿自己的 Streamlit Side Project 來實驗

快速寫一個 Streamlit 元件：

# app.py
import streamlit as st

st.title("詐騙文案分析器")

text = st.text_area("請貼上詐騙文案：")

if st.button("分析詐騙文案"):
    if text:
        st.write(text)
        st.write("分析中...")
        print(f"後端待分析的文案：{text}")
    else:
        st.warning("請先貼上詐騙文案！")

用 Streamlit 啟動：

$ streamlit run app.py

可以立即得到一個精美的 Streamlit 網頁，同時打開 Dev Tool 觀測 WebSocket 的建立。

這邊可以看到有一個 HTTP 101 Upgrade 使用 WebSocket 的請求，代表瀏覽器已經和後端的伺服器建立了連線。

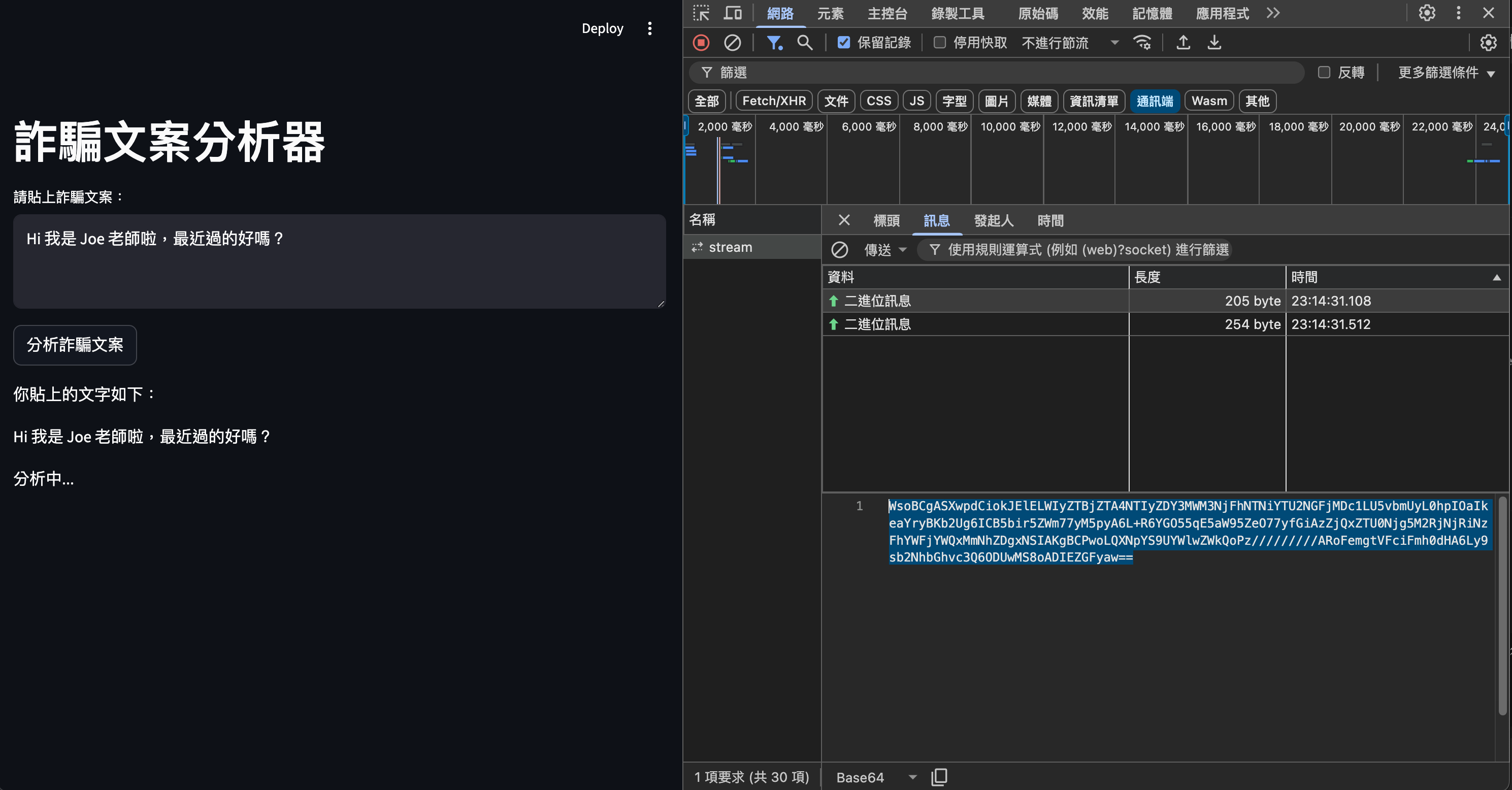

接著我們試著輸入一段文字送給後端，並觀察 WebSocket 傳送的訊息，可以得到一個 base64 編碼的二進位檔案。

補充：後來才知道現在瀏覽器已經可以直接查看 WebSocket 的訊息了，以前都不知道。手上版本的 Firefox 沒辦法這樣查看，後來就改成用 Chrome 來實驗。

Decode Protobuf 訊息

去找了目前版本的 Streamlit 原始碼中定義的 schema，自己轉檔成 Python。因為對 Protobuf 不夠熟，試了很久都失敗。

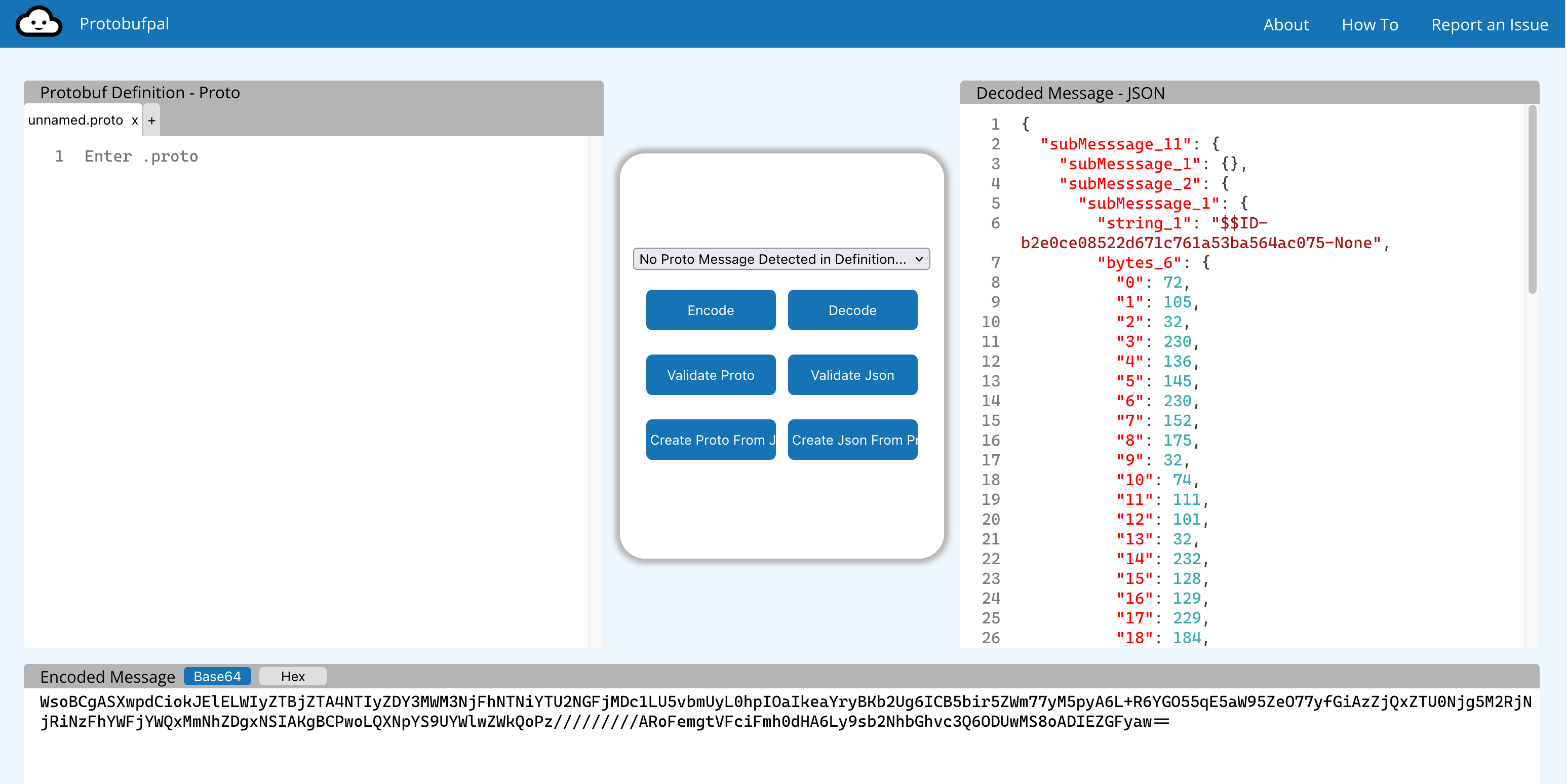

最後直接把 base64 字串貼到線上工具 protobufpal 解出如下圖的 JSON 格式。

{
  "subMesssage_11": {
    "subMesssage_1": {},
    "subMesssage_2": {
      "subMesssage_1": {
        "string_1": "$$ID-b2e0ce08522d671c761a53ba564ac075-None",
        "bytes_6": {
          "0": 72,
          "1": 105,
          "2": 32,
          "3": 230,
          "4": 136,
          "5": 145,
          "6": 230,
          "7": 152,
          "8": 175,
          "9": 32,
          "10": 74,
          "11": 111,
          "12": 101,
          "13": 32,
          "14": 232,
          "15": 128,
          "16": 129,
          "17": 229,
          "18": 184,
          "19": 171,
          "20": 229,
          "21": 149,
          "22": 166,
          "23": 239,
          "24": 188,
          "25": 140,
          "26": 230,
          "27": 156,
          "28": 128,
          "29": 232,
          "30": 191,
          "31": 145,
          "32": 233,
          "33": 129,
          "34": 142,
          "35": 231,
          "36": 154,
          "37": 132,
          "38": 229,
          "39": 165,
          "40": 189,
          "41": 229,
          "42": 151,
          "43": 142,
          "44": 239,
          "45": 188,
          "46": 159
        }
      }
    },
    "string_3": "3f41e546893dc64b71aaacad12cad815",
    "subMesssage_4": {},
    "subMesssage_5": {},
    "subMesssage_8": {
      "string_1": "Asia/Taipei",
      "int_2": 18446744073709551136,
      "string_3": "zh-TW",
      "string_4": "http://localhost:8501/",
      "int_5": 0,
      "string_6": "dark"
    }
  }
}

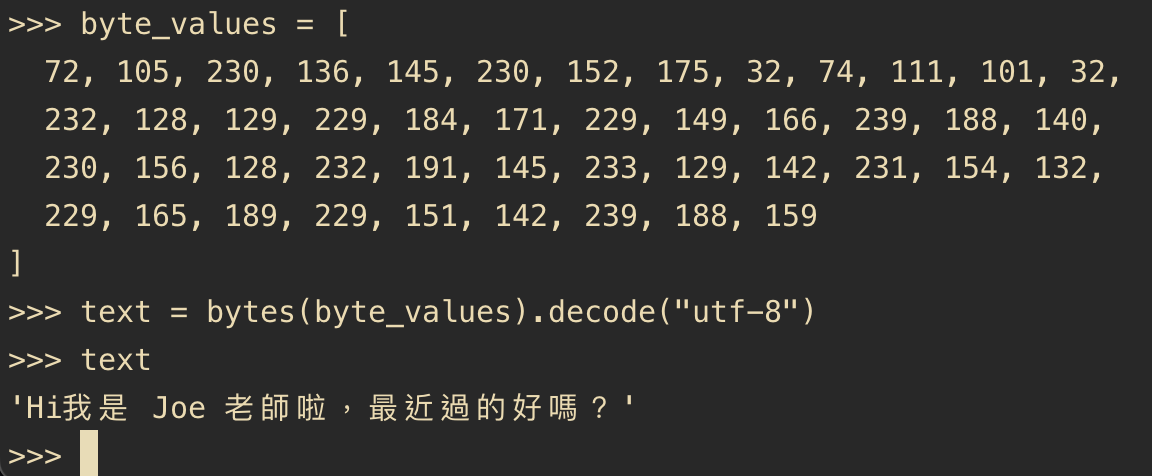

拿到這串二進位資料後，用 Python 轉回 UTF-8 字串：

就得到當初我輸入進 Streamlit UI 的文字了！

結論

本來是想快速建立一個 Streamlit 專案來體驗看看，順便體驗一下 Cursor 和 Uvicorn 等沒用過的開發工具，順手做了實驗驗證一下 ChatGPT 給的答案。

• Protobuf 的運作機制還不夠熟，也許以後可以自己實作玩一次。
• 了解到 WebSocket 搭配 Protobuf 具有幾個優點：
  1. 瀏覽器和後端可以雙向溝通，透過 WebSocket 可以即時把資料送到後端。
  2. 可以從 Dev Tool 看到訊息的大小都是以 B 計算，非常輕量。
